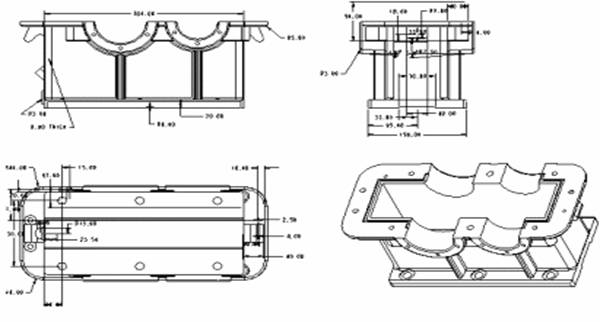

圖3-1 減速器箱座的工程圖

一、建工程圖文件

打開已生成的箱體零件模型。

選擇下拉菜單File【文件】中New【新建】項，出現文件的對話框，在type【類型】欄中選取Drawing【工程圖】，在Name【名字】中輸入工程圖名稱xiangzuo。

系統進入工程圖模式，出現新增New Drawing【工程圖】對話框。選取xiangzuo.prt為要產生工程圖的零件文件。設置圖樣為Lands cape【橫放】，在Size欄中設置圖樣大小為A3，然后點擊OK【確認】。

二、增加視圖

本例工程圖共有四個試圖，一個主視圖，一個俯視、一個右試圖和一個三維視圖，如圖3-1所示。

（1）    增加主視圖。第一步順序點按子菜單項：Views（視圖）→Add view（增加視圖）|Genera（一般）|Full View（全視圖）|No Xsec（無剖截面）|Scale（比例）|Done（完成）；第二步在圖的左上方放置主視圖的位置點按左鍵；第三步輸入圖形比例，將會出現零件的三維視圖；第四步選鍵槽底面為Front參考面，選鍵槽上側面為top參考面，系統將顯示形成的模擬主視圖；第五步點按對話框中的OK按鈕，系統將形成零件的主視圖。

（2）    增加另外兩個視圖。第一步順序點按DRAWING（繪圖）子菜單項Views（視圖）→Add view（增加視圖）|Projection(投影)|Full View（全視圖）| No Xsec（無剖截面）|Scale（比例）|Done（完成）,第二步：在圖面左下方放置剖視圖的位置點按左鍵；第三步重復第一、二步驟增加右視圖。

（3）    增加三維視圖。第一步順序點按DRAWING（繪圖）子菜單項Views(視圖)→Add view（增加視圖）|General（一般）|Full View（全視圖）|No Xsec（無剖面）|Scale（比例）|Done（完成）；第二步在圖面右下角三維視圖的位置點按左鍵；第三步輸入圖形比例，零件的三維試圖將會出現，系統形成了零件的三維視圖。

（4）    移動視圖。在View(視圖)菜單中選取（移動視圖），使用鼠標拖動各視圖，調整視圖之間的間距使它們在圖紙內整齊規范布置。

三、尺寸標注

在零件模型中創建的尺寸可自動顯示在工程圖中，也可以在工程圖中添加一些必要尺寸。另外工程圖中的尺寸可進行各種編輯，如：移動、移除、修改數值等。

(1)顯示視圖的尺寸。第一步，在【視圖】下拉菜單中選取Show/Erase【顯示及擦除】，系統彈出【顯示及擦除】的對話框；第二步，點按對話框中的 和 按鈕，并在Show By【按、、顯示】欄內選擇SHOU ALL【顯示所有】按鈕；第三步，在子菜單中點【確認】選取，特征的尺寸顯示在視圖中；在對話框中點按【關閉】，完成尺寸顯示的操作。

(2)刪除不需要尺寸。第一步，點【視圖】下拉菜單項選取Show/Erase（顯示及擦除）；第二步，點按對話框中的 按鈕，然后單擊 按鈕，并在Erase By（按、、擦除）欄內選擇Selected Items（所選項目）；第三步，從視圖選擇要刪除的尺寸，完成選取后單擊中鍵確認選取，原來顯示的尺寸從視圖中消失；在對話框中點按 Close（關閉），完成尺寸刪除的操作。

（3）添加不足的尺寸。第一步點按【插入】菜單選取【尺寸】選項；第二步在其下層菜單中選取【新參照】選項，然后根據系統提示選取標注尺寸的圖元；第三步選取標注尺寸的兩個圖元后，單擊中鍵標注尺寸，完成。
